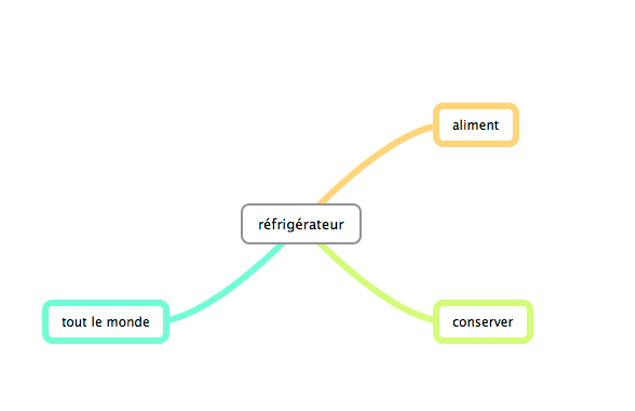

En s'appuyant sur la définition du besoin, l'analyse fonctionnelle permet la description de ce que fait l'objet. On utilise un outil graphique appelé "bête à cornes" ou "diagramme pieuvre" qui permet de visualiser les relations entre le produit et son environnement
Les fonctions de services
Les fonctions de service, en répondant directement au besoin de l'utilisateur sont les fonctions qui définissent l'usage de l'objet.
1. Citez deux fonctions de service attendues par un consommateur désirant acquérir un baladeur mp4
2. Donnez le nom d'un autre objet technique pouvant également répondre à ces deux fonctions de service.
Les contraintes liées à l'utilisateur
Pour qu'un objet technique soit adapté à son usage, à l'utilisateur et à ses goûts, des contraintes doivent être respectées (ergonomie, esthétique, sécurité...)
ergonomie : Contrainte visant à adapter les objets techniques aux utilisateurs pour en faciliter l'usage avec le maximum de confort et d'efficacité.
en cliquant sur le lien ci-dessus, vous pourrez avoir les explications de la fameuse pieuvre qui permet d'exprimer les fonctions et les contraintes qu'un objet doit satisfaire.
1. Réalisez la pieuvre qui permet d'établir les fonctions de service et les contraintes d'un baladeur mp4
c1 Respecteur la sécurité vis à vis du volume sonore
c2 être de forme et de couleur agréables à l'oeil
c3 être de prise en main facile
c4 doit permettre de relier un casque
c5 Pouvoir se connecter à un ordinateur pour échanger des données
c6 être alimenté en énergie
c7 permettre de stocker de la musique (son)
c8 permettre de stocker des vidéos.
FS1 : le baladeur permet à l'utilisateur d'écouter de la musique
FS2 le baladeur permet à l'utilisateur de visionner des vidéos.
2. Rechercher le métier de la personne chargée de répondre à la contrainte C2

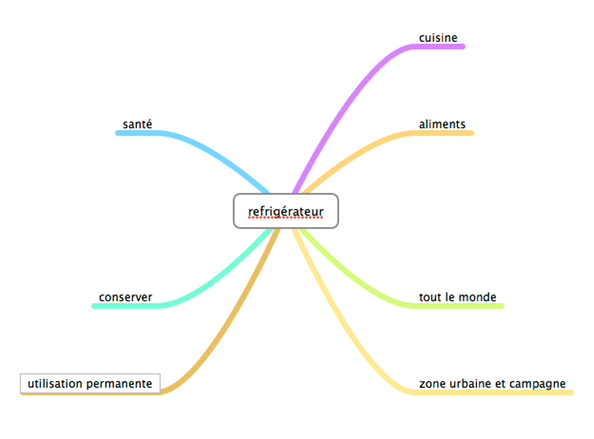

La méthode utilisée pour exprimer un besoin :
méthode QQOQCPC - Quoi, Qui, Où, Quand, Comment, Pourquoi, Combien ?
Quoi : de quel besoin s'agit il ?
Qui : qui est concerné par ce besoin ?
Où : A quel endroit , dans quel secteur ce besoin est ressenti, dans quelle région ...
Quand : A quel moment, a quelle époque est exprimé ce besoin
Comment : sous quelle forme, dans quel cas apparait le besoin ?
Pourquoi : quelles sont les raisons qui ont fait apparaître ce besoin ?
Combien : combien de personnes sont concernées par ce besoin?
Les contraintes d'utilisation
Les conditions d'utilisation et l'environnement dans lesquels l'objet va fonctionner permettent de définir les contraintes de fonctionnement.
Les normes de sécurité
Le niveau de sécurité auquel doit répondre l'objet technique doit correspondre à des normes ou des contraintes que se fixe le concepteur. Il s'agit de protéger au mieux les utilisateurs.
Norme : règle fixant les conditions de réalisation d'une opération ou d'un objet permettant d'unifier son emploi.
Travail à faire :
Nous recevons un courrier en date du 1er Septembre nous demandant de réaliser une maquette de robot ramasseur de déchets pour une association organisatrice de festivals.
Vous lirez le courrier que vous trouverez dans l'onglet téléchargement qui s'appelle : cdcf1-l1
Puis vous lirez ensuite le compte rendu de la réunion : cdcf1-cr1
A l'aide de ces deux documents vous réaliserez avec le logiciel FreeMind la pieuvre concernant le robot et remplirez les deux documents intitulés : cdcf1 et cdcf1-af1.
Le travail doit être réalisé avec votre entête de groupe sur du papier présentation "Technologique" en classe.
